雙面銑床

雙面銑床THM800

機台介紹

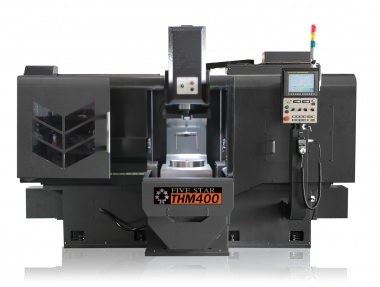

CNC雙側式銑床
型號: THM460
規格: 460*460*150mm

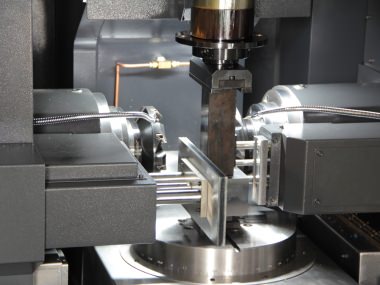

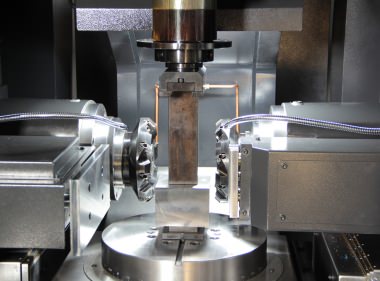

描述: 中小形金屬工件,二或四面銑削加工 . 適合各類鋼材板,模板加工 .

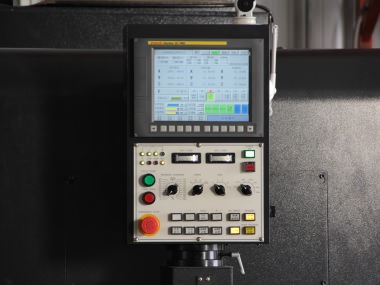

FANUC 0i MF系統,人機觸控螢幕。對話式軟體,防呆設計,可記憶8組加工條件,銑削中可預讀下組加工條件,操作軟體多樣化符合使用者需求,安全、迅速、簡單。

















加工前尺寸偵測,防止人為輸入錯誤,預防工件或機構損害。























全機鑄件採用FC30材質,全罩式鈑金,檔屑效果佳,安全性高。









機型:NC數位雙面銑床

THM460

各軸相關

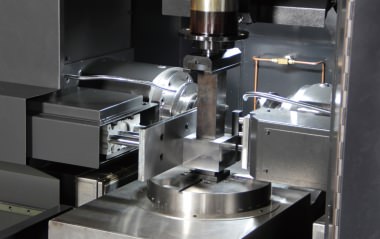

旋轉工作檯 Index table

Ø 320mm

工作檯左右移動量 (X軸) X axis 620mm
主軸頭前後移動量 (Y/Z軸) Y-Z axis 330mm
主軸至工作檯中心距離 Distance from spindle nose to table center 68~398 mm
工作檯上面至主軸中距離 Distance from table surface to spindle center 115mm(135mm O.P)
工作檯分割角度 Indexing degree of table  0°,45°,90°,135°
最大載重量 Table loading capacity 320kg
加工範圍

工件長X寬

Windth x length of  workpiece 20~ 460 mm x 20~460 mm
工件最大厚度 Max.thickness of workpiece 150mm(180mm O.P)
倒角範圍 Chamfering size Max C10
端銑刀盤 Diameter of face mill cutter Ø 160 mm(Ø200mm O.P)
軸向進給速度
快速移動(X) Rapid feed speed X-axis 15 m/min
快速移動(Y/Z) Rapid feed speed Y/Z-axis 10 m/min
切削移動(手動) Cutting feed speed(Manual) 1~1500 ㎜/min
切削移動(自動) Cutting feed speed(Auto) 1~5000 ㎜/min
主軸







主軸端形狀(Ø160m/m刀盤) Shape of spindle noses Ø 50.8(Ø47.625 O.P)
主軸回轉數 Spindle speed 100~1000 rpm/min
馬達規格
主軸(變頻器) Spindle motor 11kw
X軸(AC伺服馬達) X-axis motor 2.5kw
Y.Z軸(AC伺服馬達) Y/Z axis motor 1.4kw
旋轉工作檯(AC伺服馬達) Index table motor 1.4kw
工件固定(AC伺服馬達) Workpiece Clamping :AC servo motor 2.5kw
鐵屑輸送機馬達 Chip conveyor motor 0.2kw
潤滑油馬達 lubricating oil motor 0.018kw

主軸自動温度控制用

(特別附屬品)

Spindle automatic temperature control motor (Optional) 0.8kw
其它
機械總重 Machine weight 7500kgs
機械佔地面積(x長x高) Machine size W X L X H 3410x2800x2200mm
電源容量 Voltage source capacity 38KVA
標準附屬品
1旋轉工作檯 x 1式
2螺旋式自動清屑裝置
3工具一式
4半罩式板金
54面加工治具
6工件測定裝置
7工件定寸裝置
8.鐵屑吹氣裝置
9.照明裝置
10.三色指示燈

特別附屬品
1.指定色
2.工件取置台
3.主軸油溫冷卻裝置
